pomelo 架构概览

pomelo 之所以简单易用、功能全面，并且具有高可扩展性、可伸缩性等特点，这与它的技术选型和方案设计是密不可分的。在研究大量游戏引擎设计思路基础上，结合以往游戏开发的经验，确定了pomelo框架的设计方案。

1、pomelo为什么采用 node.js 开发

node.js 自身特点与游戏服务器的特性惊人的吻合。在 node.js 的官方定义中， fast、scalable、realtime、network 这几个特性都非常符合游戏服务器的要求。游戏服务器是个网络密集型的应用，对实时性要求极高，而 node.js 在网络 io 上的优势也完全可以满足这点。使用 node.js 开发游戏服务器的优势总结：

io 与可伸缩性的优势。io 密集型的应用采用 node.js 是最合适的，可达到最好的可伸缩性；
多进程单线程的应用架构。node.js 天生采用单线程，使它在处理复杂逻辑的时候无需考虑线程同步、锁、死锁等一系列问题，减少了很多逻辑错误。由多进程 node.js 组成的服务器群是最理想的应用架构；
语言优势。使用 javascript 开发可以实现快速迭代，如果客户端使用 html5，更可实现代码共用。

2、游戏服务器的运行架构

一个真正高可扩展的游戏运行架构必须是多进程的。google 的 gritsgame, mozilla 的 browserquest 都采用了 node.js 作为游戏服务器开发语言，但它们都采用了单进程的 node.js 服务器，缺乏扩展性，这使它们可以支撑的在线用户数量是很有限的（这两个游戏主要是作为 HTML5 游戏的 demo ）。而多进程的架构可以很好的实现游戏服务器的的扩展性，达到支撑较多在线用户、降低服务器压力等要求。

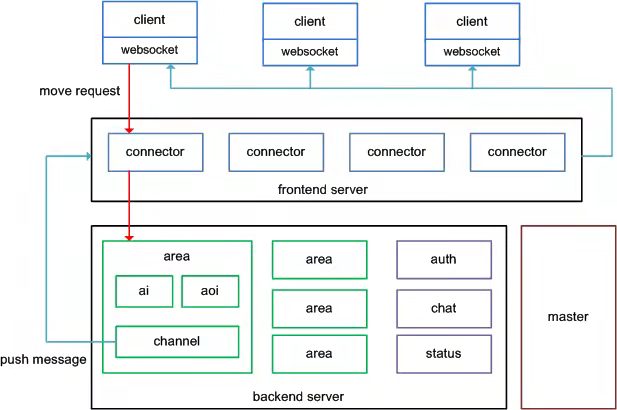

一个典型的多进程 MMO 运行架构，如下图所示：

说明：上图中的方块表示进程，定义上等同于“服务器”

运行架构说明：

客户端通过 websocket 长连接连到 connector 服务器群；
connector 负责承载连接，并把请求转发到后端的服务器群；
后端的服务器群主要包括按场景分区的场景服务器 (area) 、聊天服务器 (chat) 和状态服务器等 (status)，这些服务器负责各自的业务逻辑。真实的案例中还会有各种其它类型的服务器；
后端服务器处理完逻辑后把结果返回给 connector，再由 connector 广播回给客户端；
master 负责统一管理这些服务器，包括各服务器的启动、监控和关闭等功能。

游戏运行架构与 web 应用运行架构的区别：

该游戏运行架构表面上看与 web 应用运行架构很类似，connector 类似于 web 应用的 apache/nginx 等 web 服务器，后端的服务器群类似于 web 应用中的应用服务器（如 tomcat ），但实际上存在着很大的差别：

长连接与短连接。web 应用使用基于 http 的短连接以达到最大的可扩展性，游戏应用采用基于 socket(websocket) 的长连接，以达到最大的实时性；
分区策略不同。web 应用的分区可以根据负载均衡自由决定，而游戏则是基于场景 (area) 的分区模式，这使同场景的玩家跑在一个进程内，以达到最少的跨进程调用；
有状态和无状态。web 应用是无状态的，可以达到无限的扩展。而游戏应用则是有状态的，由于基于场景的分区策略，它的请求必须路由到指定的服务器，这也使游戏达不到 web 应用同样的可扩展性；
广播模式和 request/response 模式。web 应用采用了基于 request/response 的请求响应模式。而游戏应用则更频繁地使用广播，由于玩家在游戏里的行动要实时地通知场景中的其它玩家，必须通过广播的模式实时发送。这也使游戏在网络通信上的要求高于 web 应用。

复杂的运行架构需要一个框架来简化开发

游戏的运行架构很复杂，要想支撑起如此复杂的运行架构，必须要有一个框架来简化开发。 pomelo 正是这样一个框架，它使我们用最少的代码，最清晰的结构来实现复杂的运行架构。

3、pomelo 的框架介绍

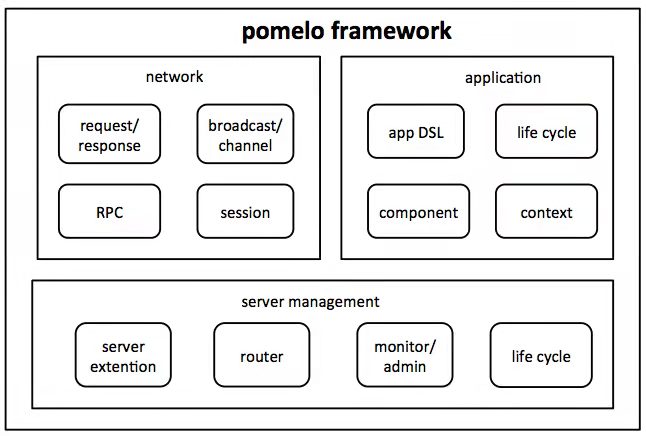

pomelo framework 的组成架构如图所示：

server management, pomelo 是个真正多进程、分布式的游戏服务器。因此各游戏server(进程)的管理是pomelo很重要的部分，框架通过抽象使服务器的管理非常容易；
network, 请求、响应、广播、RPC、session 管理等构成了整个游戏框架的脉络，所有游戏流程都构建在这个脉络上；
application, 应用的定义、component 管理，上下文配置，这些使 pomelo framework 的对外接口很简单，并且具有松耦合、可插拔架构。

3.1、pomelo 的架构设计目标

服务器（进程）的抽象与扩展：在 web 应用中，每个服务器是无状态、对等的，开发者无需通过框架或容器来管理服务器。但游戏应用不同，游戏可能需要包含多种不同类型的服务器，每类服务器在数量上也可能有不同的需求。这就需要框架对服务器进行抽象和解耦，支持服务器类型和数量上的扩展；
客户端的请求、响应、广播：客户端的请求、响应与 web 应用是类似的，但框架是基于长连接的，实现模式与 http 请求有一定差别。广播是游戏服务器最频繁的操作，需要方便的 API，并且在性能上达到极致；
服务器间的通讯、调用：尽管框架尽量避免跨进程调用，但进程间的通讯是不可避免的，因此需要一个方便好用的 RPC 框架来支撑；
松耦合、可插拔的应用架构：应用的扩展性很重要， pomelo framework 支持以 component 的形式插入任何第三方组件, 也支持加入自定义的路由规则，自定义的 filter 等。

3.2、服务器（进程）的抽象与扩展介绍

服务器的抽象与分类

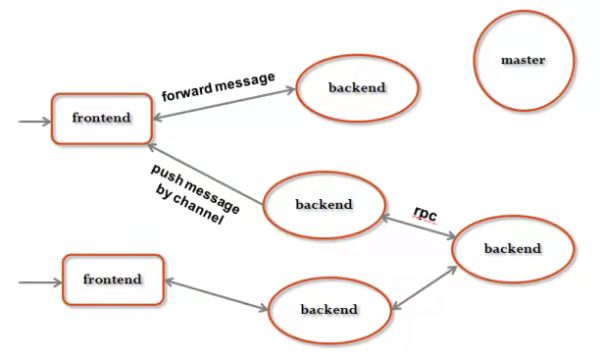

该架构把游戏服务器做了抽象，抽象成为两类：前端服务器和后端服务器，如图：

前端服务器 (frontend) 的职责：

负责承载客户端请求的连接；
维护 session 信息；
把请求转发到后端；
把后端需要广播的消息发到前端。

后端服务器 (backend) 的职责：

处理业务逻辑，包括 RPC 和前端请求的逻辑；
把消息推送回前端。

服务器的鸭子类型

动态语言的面向对象有个基本概念叫鸭子类型。服务器的抽象也同样可以比喻为鸭子，服务器的对外接口只有两类，一类是接收客户端的请求，叫做 handler，一类是接收 RPC 请求，叫做 remote， handler 和 remote 的行为决定了服务器长什么样子。因此我们只要定义好 handler 和 remote 两类的行为，就可以确定这个服务器的类型。

服务器抽象的实现

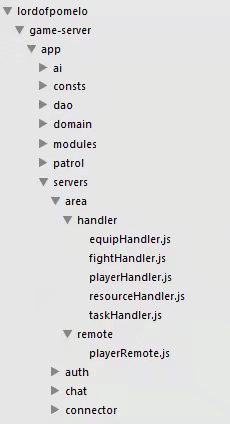

利用目录结构与服务器对应的形式，可以快速实现服务器的抽象。以下是示例图：

图中的 connector, area, chat 三个目录代表三类服务器类型，每个目录下的 handler 与 remote 决定了这个服务器的行为（对外接口）。开发者只要往 handler 与 remote 目录填代码，就可以实现某一类的服务器。这让服务器实现起来非常方便。让服务器动起来，只要填一份配置文件 servers.json 就可以让服务器快速动起来。配置文件内容如下所示：

{
  "development":{
	"connector": [
	  {"id": "connector-server-1", "host": "127.0.0.1", "port": 3150, "clientPort":3010, "frontend":true},
	  {"id": "connector-server-2", "host": "127.0.0.1", "port": 3151, "clientPort":3011, "frontend":true}
	],
	"area": [
	  {"id": "area-server-1", "host": "127.0.0.1", "port": 3250, "area": 1},
	  {"id": "area-server-2", "host": "127.0.0.1", "port": 3251, "area": 2},
	  {"id": "area-server-3", "host": "127.0.0.1", "port": 3252, "area": 3}
	],
	"chat":[
	  {"id":"chat-server-1","host":"127.0.0.1","port":3450}
	]
   }
}

3.3、客户端请求与响应、广播的抽象介绍

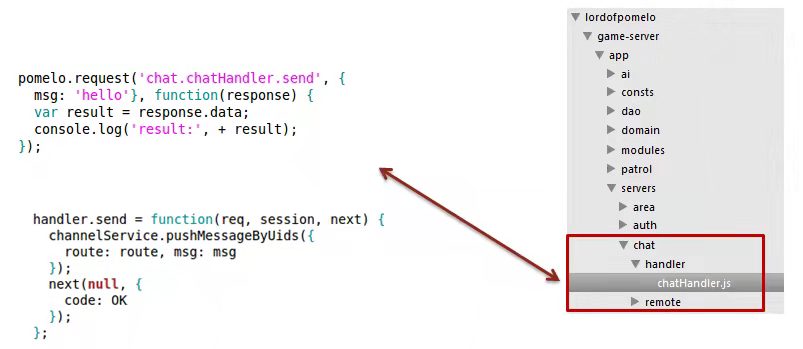

所有的 web 应用框架都实现了请求与响应的抽象。尽管游戏应用是基于长连接的，但请求与响应的抽象跟 web 应用很类似。下图的代码是一个 request 请求示例：

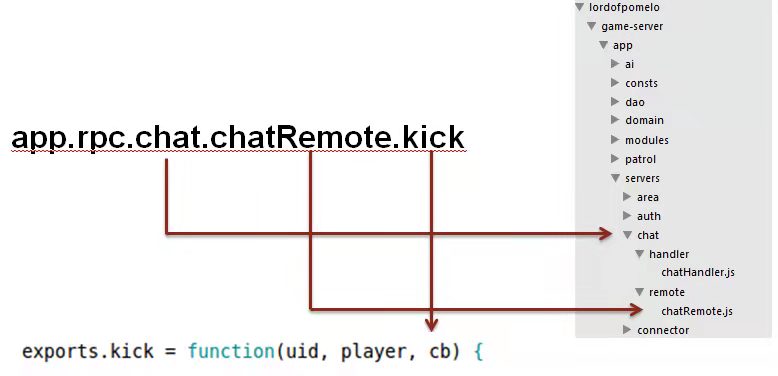

上图的 remote 目录里定义了一个 RPC 接口：chatRemote.js，它的接口定义如下：

chatRemote.kick = function(uid, player, cb) {
}

其它服务器（RPC 客户端）只要通过以下接口就可以实现 RPC 调用：

app.rpc.chat.chatRemote.kick(session, uid, player, function(data){
});

这个调用会根据特定的路由规则转发到特定的服务器。（如场景服务的请求会根据玩家在哪个场景直接转发到对应的 server ）。 RPC 框架目前在底层采用 socket.io 作为通讯协议，但协议对上层是透明的，以后可以替换成任意的协议。

3.4、pomelo 支持可插拔的 component 扩展架构

component 是 pomelo 自定义组件，开发者可自加载自定义的 component。 component 在 pomelo 框架参考将有更深入的讨论。以下是 component 的生命周期图：

用户只要实现component相关的接口： start, afterStart, stop, 就可以加载自定义的组件：

app.load([name], comp, [opts])

总结

上面的应用框架构成了 pomelo framework 的基础。在此基础上，配合 pomelo 提供的游戏开发库和相关工具集，开发游戏服务器将变得非常方便。
