协议格式
pomelo 核心提供了两种 connector，sioconnector 和 hybridconnector。其中 sioconnector 基于 socket.io，使用 json 作为其通信格式，hybridconnector 则用于 tcp/websocket 的通信，它底层使用的是二进制协议。虽然在 sioconnector 中，socket.io 的实现很好，对于超时、握手等都做了处理，并且使用 json 作为通信格式，方便了协议的定制和修改，但同时也带来了较多的通讯冗余数据。hybridconnector 则是使用了二进制版本通讯协议，同时提供了 route 字典压缩和 protobuf 压缩，提高带宽利用率，以满足诸如移动环境的需求，同时上层接口仍保持 json 格式的接口，对以前版本之前的代码不产生任何影响，保留兼容性。在本部分，主要介绍 hybridconnector 实现的具体的通信协议。pomelo 的二进制协议包含两层编码：package 和 message。message 层主要实现 route 压缩和 protobuf 压缩，message 层的编码结果将传递给 package 层。package 层主要实现 pomelo 应用基于二进制协议的握手过程，心跳和数据传输编码，package 层的编码结果可以通过 tcp，websocket 等协议以二进制数据的形式进行传输。message 层编码可选，也可替换成其他二进制编码格式，都不影响 package 层编码和发送。

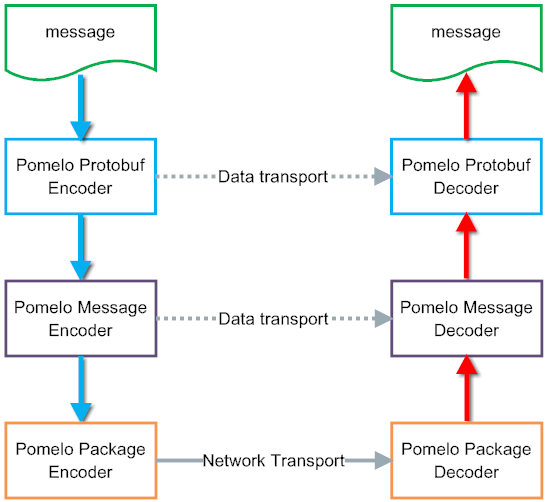

Pomelo协议层的结构如下图所示：
pomelo package
package 协议主要用来封装在面向连接的二进制流的通讯协议（如：tcp）上的 pomelo 数据包。package 分为控制包和数据包两种类型。前者用来实现 pomelo 应用层面的控制流程，包括客户端和服务器的握手，心跳和服务器主动断开连接的通知等控制信息。后者则是用来在客户端和服务器之间传输应用数据。
package格式
package 分为 header 和 body 两部分。header 描述 package 包的类型和包的长度，body 则是需要传输的数据内容。具体格式如下：
- type - package类型，1个byte，取值如下：
- 0x01: 客户端到服务器的握手请求以及服务器到客户端的握手响应；
- 0x02: 客户端到服务器的握手 ack；
- 0x03: 心跳包；
- 0x04: 数据包；
- 0x05: 服务器主动断开连接通知。
- length - body 内容长度，3 个 byte 的大整数，因此最大的包长度为 2^24 个 byte；
- body - 二进制的传输内容。
握手
握手流程主要提供一个机会，让客户端和服务器在连接建立后，进行一些初始化的数据交换。交换的数据分为系统和用户两部分。系统部分为 pomelo 框架所需信息，用户部分则是用户可以在具体应用中自定义的内容。握手的内容为 utf-8 编码的 json 字符串（不压缩），通过 body 字段传输。
握手请求：
{
"sys": {
"version": "1.1.1",
"type": "js-websocket"
},
"user": {
// any customized request data
}
}- sys.version - 客户端的版本号。每个客户端 SDK 的每一个版本都有一个固定的版本号。在握手阶段客户端将该版本号上传给服务器，服务器可以由此来判断当前客户端是否合适与服务器通讯；
- sys.type - 客户端的类型。可以通过客户端类型和版本号一起来确定客户端是否合适。
{
"code": 200, // response code
"sys": {
"heartbeat": 3, // heartbeat interval in second
"dict": {}, // route dictionary
"protos": {} // protobuf definition data
},
"user": {
// any customized response data
}
}- code - 握手响应的状态码。目前的取值：200 代表成功，500 为处理用户自定义握手流程时失败，501 为客户端版本号不符合要求；
- sys.heartbeat - 可选，心跳时间间隔，单位为秒，没指定表示不需要心跳；
- dict - 可选，route 字段压缩的映射表，没指定表示没有字典压缩；
- protos - 可选，protobuf 压缩的数据定义，没有表示没有 protobuf 压缩；
- user - 可选，用户自定义的握手数据，没有表示没有用户自定义的握手数据。

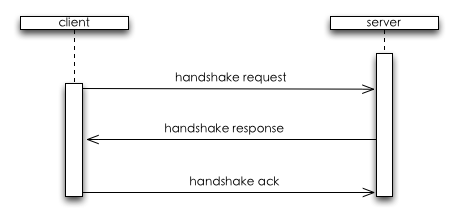

当底层连接建立后，客户端向服务器发起握手请求，并附带必要的数据。服务器检验握手数据后，返回握手响应。如果握手成功，客户端向服务器发送一个握手 ack，握手阶段至此成功结束。
心跳

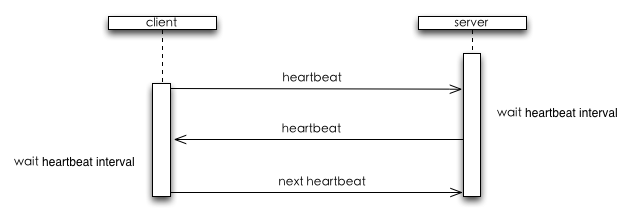

心跳包的 length 字段为 0，body 为空。心跳的流程如下：
服务器可以配置心跳时间间隔。当握手结束后，客户端发起第一个心跳。服务器和客户端收到心跳包后，延迟心跳间隔的时间后再向对方发送一个心跳包。
心跳超时时间为 2 倍的心跳间隔时间。服务器检测到心跳超时并不会主动断开客户端的连接。客户端检测到心跳超时，可以根据策略选择是否要主动断开连接。
数据
数据包用来在客户端和服务器之间传输数据所用。数据包的 body 是由上层传下来的任意二进制数据，package 层不会对 body 内容做任何处理。服务器主动断开
当服务器主动断开客户端连接时（如：踢掉某个在线玩家），会先向客户端发送一个控制消息，然后再断开连接。客户端可以通过这个消息来判断是否是服务器主动断开连接的。pomelo message
message 协议的主要作用是封装消息头，包括route和消息类型两部分，不同的消息类型有着不同的消息头，在消息头里面可能要打入 message id (即requestId) 和 route 信息。由于可能会有 route 压缩，而且对于服务端 push 的消息，message id 为空，对于客户端请求的响应，route 为空，因此 message 的头格式比较复杂。
消息头分为三部分：flag、message id、route。如下图所示：
从上图可以看出，pomelo 消息头是可变的，会根据具体的消息类型和内容而改变。其中：
- flag 位是必须的，占用一个 byte，它决定了后面的消息类型和内容的格式；
- message id 和 route 则是可选的。其中 message id 采用 varints 128 变长编码方式，根据值的大小，长度在 0～5byte 之间。route 则根据消息类型以及内容的大小，长度在 0～255byte 之间。
标志位 flag
flag 占用 message 头的第一个 byte，其内容如下：
现在只用到了其中的 4 个 bit，这四个 bit 包括两部分，占用 3 个 bit 的 message type 字段和占用 1 个 bit 的 route 标识，其中：
- message type 用来标识消息类型，范围为 0～7，现在消息共有四类：request、notify、response、push，值的范围是 0～3。不同的消息类型有着不同的消息内容，下面会有详细分析；
- 最后一位的 route 表示 route 是否压缩，影响 route 字段的长度。 这两部分之间相互独立，互不影响。
消息类型

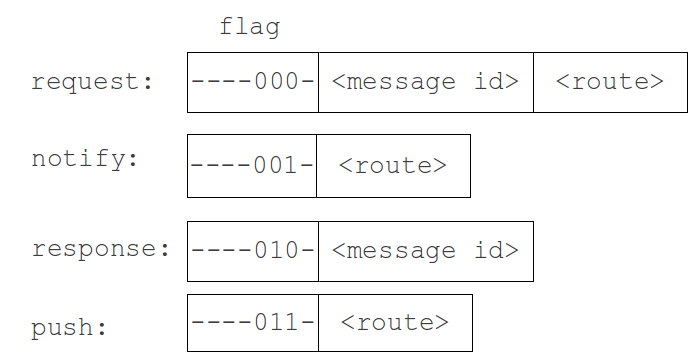

不同类型的消息，对应不同消息头，消息类型通过 flag 字段的第 2-4 位来确定，其对应关系以及相应的消息头如下图：上面的 - 表示不影响消息类型的 bit 位。
route 压缩标志位
route 主要分为压缩和未压缩两种，由 flag 的最后一位（route 压缩标志位）指定，当 flag 中的 route 标志为 0 时，表示未压缩的 route，为 1 则表示是压缩 route。route 通过系统生成和用户自定义的字典进行压缩，具体内容见 pomelo 压缩协议。route 字段的编码会依赖 flag 的这一位，其格式如下图:
上图是不同的 flag 标志对应的 route 字段的内容：
- flag 的最后一位为 1 时，后面跟的是一个 uInt16 表示的 route 字典编号，需要通过查询字典来获取 route；
- flag 最后一位为 0 是，后面 route 则由一个 uInt8 的 byte，用来表示 route 的字节长度。之后是通过 utf8 编码后的 route 字符串，其长度就是前面一位 byte 的 uInt8 的值，因此 route 的长度最大支持 256B。
总结
在本部分，介绍了 pomelo 提供的 hybridconnector 的线上协议，包括 package 层和 message 层。当用户使用 hybridconnector 的时候，可以根据这里提供的协议信息，在客户端可以依据此协议完成与服务端的通信。
