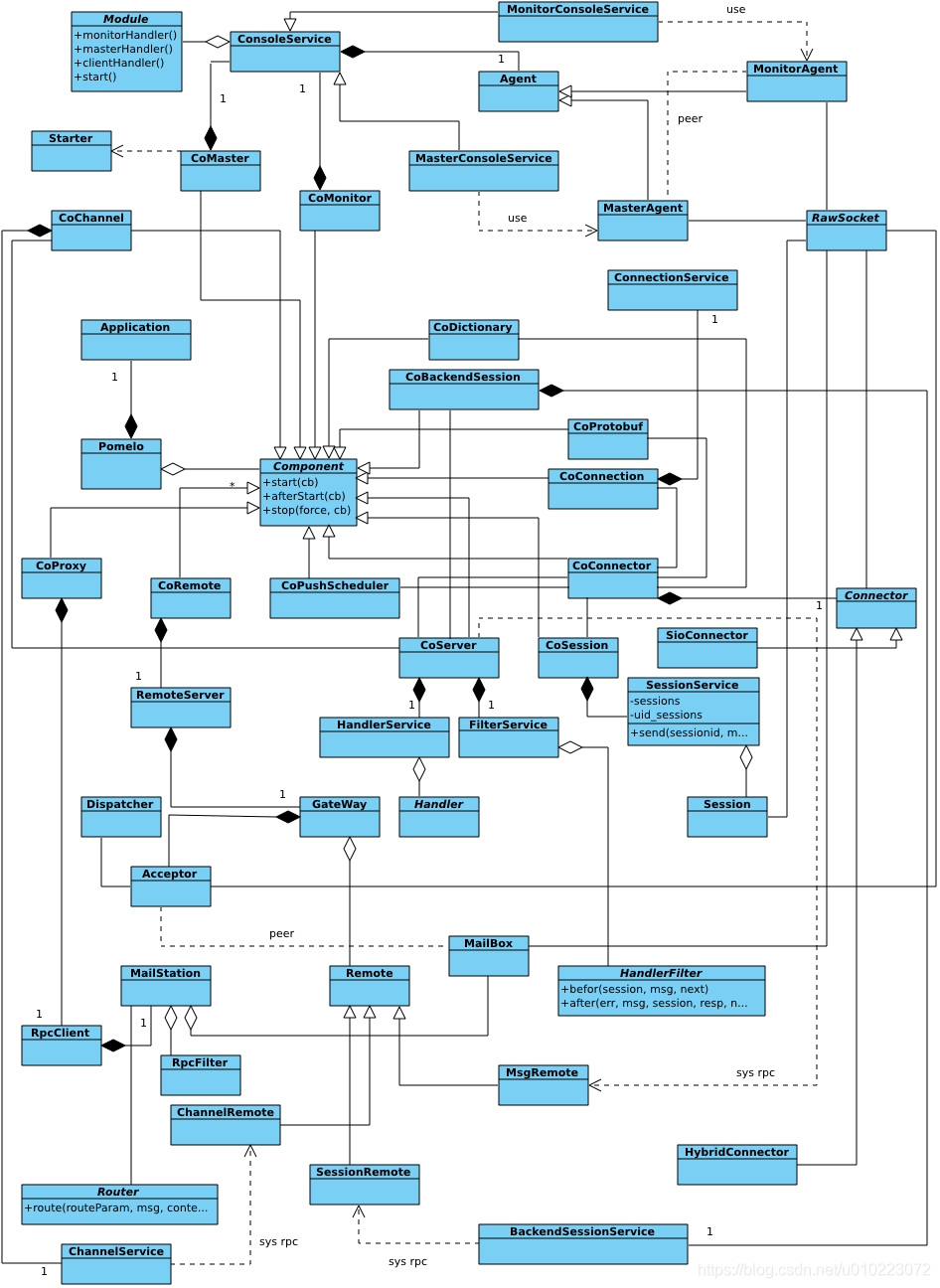

pomelo 框架类关系图

• 由于 javascript 中实际上没有类的概念，有的只是一个 pseudo-class 的概念，因此这个类关系图中的类并不是与实际的 pomelo 框架中所定义使用的 pseudo-class 一一对应。比如 HandlerFilter，在我们这个类图中，它是一个抽象类，是所有 HandlerFilter 的基类。而在 pomelo 框架中，往往只是定义有 after 和 before 方法的类即可，而不用关心其所继承的抽象类。
• 在类图中，所有的组件，我们都冠以 Co 进行命名，以表示其是一个组件。
• 在类图中，定义了一个 RawSocket，是把其作为了对通信层 socket 的一个抽象。在实际应用中，可能是 WebSocket，TCP 的 socket 或者 socket.io 等等。所有与 RawSocket 相关的类，都是表示这个类在实际应用中会直接参与通信，无论是与客户端通信，还是与其他的服务器通过 rpc 进行通信。

• 整个框架的核心为两个类 Pomelo 和 Application,Application 实例由 Pomelo 创建。Pomelo 实际上由一系列的组件以及一个全局的上下文 Application 组成。
• 所有的以 Co 开头的都是相应的组件，他们都是抽象类 Component 的子类，每一个组件都完成其相应的功能,不同的服务器将加载不同的组件。这个类图里面的组件都是 pomelo 内建的组件，它们是为了完成 pomelo 的核心功能不可获缺的组件，用户可以通过定义自己的组件对 pomelo 进行扩展。
• 为了更好地展示 pomelo 中使用的各个类之间的关系，这个类图中展示的相关类，不仅仅是 pomelo 这一个项目中定义的类，还包括 pomelo-admin 和 pomelo-rpc 中的相关类。
• 从类图中可以看出，与通信相关的类有 MasterAgent，MonitorAgent；MailBox，Acceptor 以及 connector。实际上，MasterAgent 与 MonitorAgent 是对等的，MasterAgent 充当”服务端“，MonitorAgent 充当“客户端”，MasterAgent 会监听 master 配置的 port，MonitorAgent 会发起连接，它们之间的通信完成 master 服务器对应用服务群的监控和管理。MailBox 和 Acceptor 的关系也与此类似，只不过它们之间的通信完成了框架的 rpc 调用。connector 是用来接受客户端连接的，因此 connector 会监听 clientPort。
